Лебедка ручная ЛР–1000

Лебедка ручная ЛР-1000

Каталог для скачивания .pdf

Назначение

Лебедка ручная ЛР–1000 является комплектующим изделием вертикальных цилиндрических резервуаров для нефтепродуктов. Устанавливается на нижнем поясе стенки резервуара.

Предназначена для подъема и спуска труб для забора нефтепродукта. Может использоваться и для других целей в пределах своей технической характеристики.

Может изготовляться в климатических исполнениях У, УХЛ и Т.

Устройство и принцип работы

Лебедка состоит из корпуса, внутри которого на подшипниках качения установлен вал с барабаном и червячным колесом. Барабан вращается при помощи рукоятки через червячную передачу, а труба поднимается усилием троса, наматываемого на барабан. Храповик с собачкой предохраняет от самопроизвольного опускания груза. Скорость опускания груза можно уменьшить при помощи тормозного винта.

Барабан с наматываемым тросом защищен съемным кожухом. В корпусе установлена масляная ванночка для смазывания червячной передачи. Лебедка имеет съемные лапы, смонтированные на корпусе.

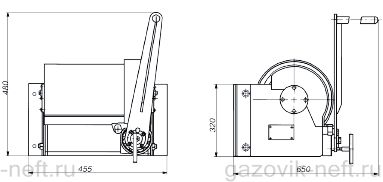

Общий вид лебедки ручной ЛР-1000
Общий вид лебедки ручной ЛР-1000.

Технические характеристики

Наименование параметраЗначение
Грузоподъемность, кг 1000
Передаточное число червячной передачи 1:18
Диаметр троса, мм 8
Диаметр барабана, мм 170
Емкость барабана (длина троса, уложенного в один ряд), м 13,9
Масса, кг, не более 52
